IP可視報警系統方案

IP可視報警系統方案，與公安呼叫監控中心報警平臺聯網，能夠在師生或市民遇到問題的時候及時通過音視頻對講了解市民遇到的問題并提供遠程協助，幫助市民解決問題，如有必要也可以準確定位呼叫位置及時前往處理。

1.1、系統組網

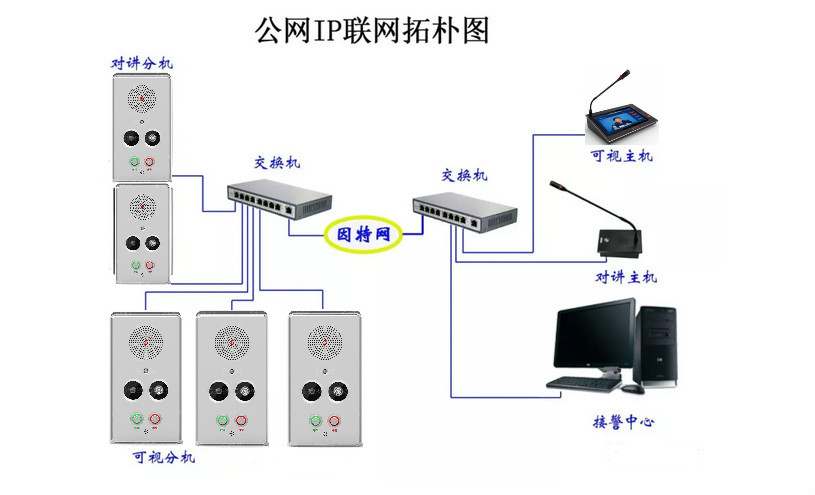

本方案設計拓?fù)淙缦拢?/span>

圖1 網絡拓?fù)?/span>

1.2、統組成

主要由以下部分組成：

l  高清對講聯網主機

l  聯動攝像機（可選）

l  移動APP

l  對講服務器軟件

l  對講客戶端軟件

對講服務器是整個系統的呼叫、接聽等各種資源的核心控制管理中心，通過該平臺完成所有的呼叫、接聽、音視頻資源、人員的聯網調度、管理、分發、聯動、等功能。

1.3、應用方式

2 、系統特點和優勢

具有技術先進、投入少、組網便捷、操作簡單、功能實用等特點，主要包括幾個方面：

l  一鍵呼叫對講，溝通方便

l  移動APP管理，行動自由

l  專業回音消除，通話清晰

l  電子地圖定位，準確前往

l  現場視頻復核，掌控及時

l  自動錄音錄像，證據完整

l  聯動多路視頻，視野無盲區

l  權限分級管理，責任明確

l  3米超遠距離通話

l  中心和手機APP同時處理呼叫

優勢：

l  減輕人工成本

l  提高效率和服務質量

l  助力智安城市發展

3、結構示意圖

4、系統功能

4.1、多終端處理

云端呼叫中心，對講座席及手機APP同時處理呼叫求助。

4.2、一鍵求助

4.3、可視對講

集成雙向語音對講功能，在呼叫、接聽的同時，智安城市對講中心或者手持APP的工作人員可以和現場人員第一時間進行溝通，及時了解現場情況。

4.4、監視監聽

通過對講主機的輔助攝像頭及聯動攝像機，可監聽監視現場周?chē)穆曇?、影像，而現場無任何察覺。

4.5、電子地圖

1）用戶可自定義地圖，在其地圖界面將對講主機進行布局，顯示設備的狀態信息。

2）當接收到對講主機發生的求助消息，第一時間通過定位標識顯示在地圖上，顯示求助位置、時間、類型等信息，而且通過不同顏色標識求助的類型，使接聽人員更加直觀、準確的判斷和決策，進行相應處理。

3）定位標識的顏色不僅標識不同呼叫類型，也標識當前設備的運行情況，便于維護人員及時維護。

4.6、廣播喊話

對講客戶端利用話筒，可對指定的一個或多個對講主機進行廣播喊話。

4.7、錄音錄像

4.7.1、求助觸發錄像

1）當求助觸發時，輔助攝像頭自動啟動錄像，并且上傳至服務器進行存儲，空閑時不錄像，充分兼顧了來往市民的隱私。

2）多路求助發生時，可自動同時錄音錄像。

4.7.2、錄像檢索和回放

支持對設備的歷史錄像按時間進行檢索。并且在錄像回放界面，可直接進行回放查看。

4.7.3、錄像導出

支持對設備的求助錄像格式轉換和導出，便于司法人員及其他相關人員進行取證。

4.8、權限管理

支持對設備的分組分權限管理。

1）設備可自定義群組。

2）對講客戶端進行授權管理。每個對講坐席處理自己授權內的設備求助，實現求助分級。

4.9、電視墻顯示

支持多個對講客戶端同時接聽，并且電視墻同時輸出顯示現場圖像到多個控制中心（消控中心，保安室，領導辦公室，派出所等）。

4.10、求助記錄

對講服務器記錄和存儲對所有設備的求助日志，并可查詢歷史記錄。

5、技術要求

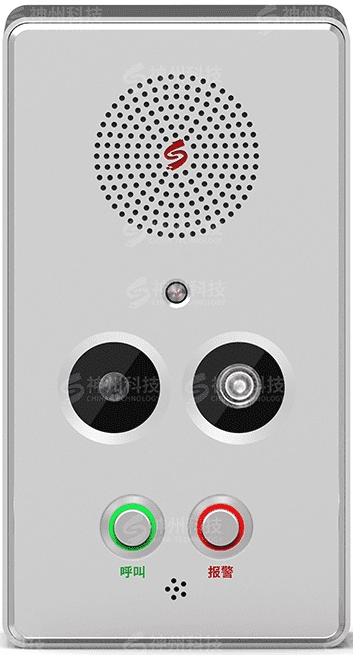

5.1、對講主機硬件特性

1、 高檔鋁合金拉絲面板，堅固耐用，可明裝、可暗裝。

2、 有單鍵和雙鍵呼叫兩種，都可全雙工對講。

3、 具有免提功能，對講中心可以直接對對講主機進行喊話、對講。

4、 通過服務器軟件可以指定呼叫鍵所呼叫的管理中心。

5、 面板上的呼叫按鍵只有呼叫功能，沒有掛斷等其它功能。

6、 內置揚聲器，可免提通話和接收廣播。

7、 內置攝像頭。

8、 帶音頻輸出口，可外接揚聲器。

9、 帶有輸入輸出口，可以聯動地感等外圍設備。

10、 具有跨網段、跨路由功能。

5.2、對講主機技術參數


產品型號	SZ-NZ-X
DDR	內存標配 2G Byte of 64-bit wide DDR3/DDR3L @ 800MHz，可升級到 4G Byte
EMC	存儲標配 8G Byte，可升級到 128G Byte
顯示屏	11.6英寸高清顯示屏，分辨率1920*1080P
觸摸屏	電容式多點觸摸屏
攝像頭	200萬像素高清攝像頭，可選人臉點名功能
音頻模式	16位立體聲
音頻采樣率	16K～48KHz
音頻碼流	16Kb～192Kb
音頻輸出頻率	20Hz～20KHz
諧波失真	≤0.5%
信噪比	≥ 90dB
揚聲器功率	5W
MIC輸入靈敏度	10mV
話筒長度	425mm
視頻格式	H.265解碼；碼流512Kb～4Mb
網絡協議	TCP/IP、UDP、ARP、ICMP、IGMP、SIP、HTTP、FTP
網絡接口	標準RJ45接口100M/1000Mbps自適應
外擴接口	HDMI輸出 D輸出 USB-C  USB3.0  音頻輸入 音頻輸出
設備功耗	<18W
工作電壓	AC110-220V
電源、功耗	DC12V/3.3A或PoE（IEEE 802.3af）， ≤20W
工作溫濕度	工作濕度：10% ～ 90%；工作溫度：-10℃~60℃
安裝方式	桌面放置或嵌入式安裝
尺寸	422x224x77mm
