監獄可視化應急指揮調度系統

一、系統概述：

項目背景：

　　監獄作為國家的刑罰執行機關，擔負著執行刑法、懲罰和改造罪犯，預防和減少犯罪，維護社會安寧和穩定的重要職能，更需要積極借鑒、吸收人類文明的科技成果，運用現代化科技手段來保證職能的履行。傳統模式下監獄的各類技防系統只起到了監視、控制和事后調查的作用，且各技防系統基本都是獨立運行的，形成信息孤島；一旦出現緊急事件，各系統之間無法及時聯動，無法快速高效地發揮預警和防范的作用。

　　針對這一現象，并依據司法部關于印發《全國監獄信息化軟件開發建設任務的分工意見》的通知（2010司獄字277號）等最新文件精神要求，結合行業建設經驗和監獄（局）用戶警務實戰的需要。所以針對于監獄安防建設的“監獄可視化指揮調度系統”應運而生。

需求分析：

　　目前實際工作中，指揮中心人員一般是依靠看數據、盯監控、聽匯報，然后做決策的工作模式，即通過調取監控視頻畫面監視現場、通過電話與無線有線對講了解現場、通過設備觸發報警信息等接受報警，發現了重點部位、罪犯生活與勞動等現場警情后，再通過電話、無線對講機對現場進行指揮。

　　日常管理和警情處置過程中，指揮中心工作人員需要手動去調取多個應用系統的信息，包括相關現場的視頻信息、警員信息、犯人信息、通訊聯絡信息、預案等，指揮中又要動用多套通訊工具，經常需要耗費很多時間、又要多人多部門協作處理。

　　如何快速有效地發現警情、應對各類警情、處置突發事件，這是目前需要解決的一個重要問題，這個問題的核心又是如何快速發現問題、如何迅速聯系上現場人員進行處置。

建設目標：

　　通過指揮調度系統建設，實現接處警可視化、快速化，各部門、各通訊系統快速聯動，快速響應，提高指揮中心的應急處理能力，提升在押人員的安全感。

主要體現在以下幾點：

1. 報警實時性提高

在押人員或干警報警后能夠立即與指揮中心人員實現可視對講，中心及時了解現場情況，從而做出合理的應對措施。

2. 報警聯動智能化程度提高

指揮中心在接收到前端報警后，能自動聯動調取多路攝像頭視頻，自動通知其他同組干警，聯動文件廣播、信息發布等。

3. 接處警操作流程規范化

指揮中心接警后可啟動預先設置的預案，預案支持查看相關的資料文件，指導指揮中心人員處理警情，支持一鍵啟動相應的現場應急措施，支持一鍵通知領導或其他相關部門。

4. 多部門聯合處警能力提高

支持通過融合通訊設備聯合其他職能部門協助處理警情。

二、系統設計：

系統概述

　　神州監獄可視化應急指揮調度系統是以IP網絡高清音視頻通訊技術為基礎，包含可視對講模塊、視頻會議模塊、應急廣播模塊、信息發布模塊，與視頻監控系統、集群對講系統、SIP電話系統、GIS地理信息系統無縫對接，具有報警聯動、可視對講、指揮調度、應急預案、視頻監控、視頻會議、應急廣播、信息發布、集群對講、錄音錄像等功能。系統采用軟交換技術和分布式架構設計，以綜合接入、互聯互通、融合通訊為目的，充分運用多項自主知識產權的專利技術，構建了一套功能完善、擴展性強、實時性高的綜合音視頻通訊平臺。

系統功能模塊設計

　　指揮調度平臺包含可視對講模塊、視頻會議模塊、應急廣播模塊、信息發布模塊，與視頻監控系統、集群對講系統、SIP電話系統、GIS地理信息系統無縫對接。平臺各個應用模塊具備良好可移植性、伸縮性，適應未來應用升級的需要。

      其中可視對講系統是監獄可視化指揮調度系統的基礎系統，本系統所有調度的視頻監控攝像頭由視頻監控系統提供，指揮調度系統與視頻監控系統之間為相互對接關系，本方案中不再對視頻監控系統的做詳細闡述。

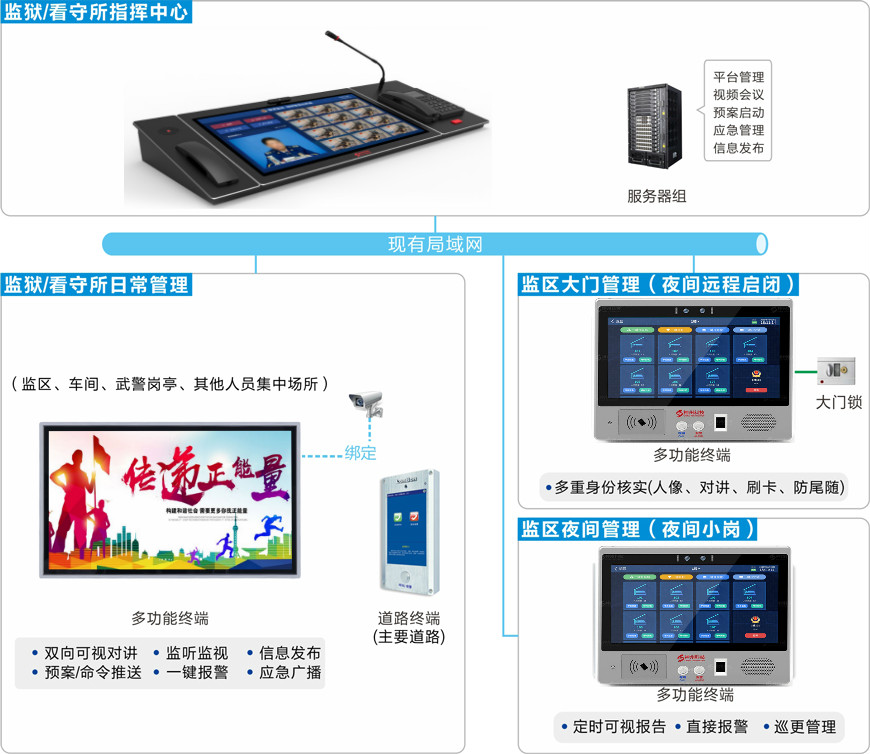

系統連線圖

系統分為監獄管理局、監獄指揮中心、監區分控中心三級管理，武警值班室、武警崗?fù)?，以及監區可視報警終端、公共區域可視報警終端和前端子系統組成。

監獄管理局、監獄指揮中心、監區分控中心設計為三級，實現分級管理，提供給指揮中心人員視頻監控，接收前端設備報警，統一指揮調度功能。

三、系統功能應用：

1. 一鍵報警、可視對講：

對講報警終端設備一鍵報警到值班室，實現雙向可視對講。

2. 多路視頻聯動：

可聯動顯示報警點附近的多路視頻。

3. 報警位置：

平臺主機可查看報警點地理位置，提供給中心值班人員更快做出處置安排。

4. 應急視頻會議：

報警終端設置聯動參與會議的對象。

5. 廣播喊話：

平臺主機可一鍵對現場進行廣播喊話。

6. 決策支持、指導現場：

可將預先設置好的警情處理方法文件發送到現場對講終端顯示。

7. 無線對講通知巡邏人員：

可聯動對講的集群對講終端，與巡邏人員通話。

8. 電話通知其他相關單位：

在接收到報警后平臺聯動顯示需要通知的相關單位電話。

9. 實時監控：

可將重點區域的視頻添加在主機上顯示，作為重點區域監控。

10. 視頻調取回放：

平臺主機可調取視頻錄像進行回放。

11. 應急預案：

預先設置好不同警情的處理步驟及方法，并可一鍵啟動與執行。

12. 視頻會議功能：

平臺主機還支持將可視分機、可視智能終端加入會議。

13. 應急廣播功能：

支持全區、分區、定時廣播。

14. 信息發布功能：

支持可全區、分區、定時發布文字、圖片、多媒體文件。

15. 錄音錄像功能：

平臺主機支持本機錄音錄像功能，并能自動將錄制文件上傳至服務器保存。
